Perché dovremmo inserire un circuito che apparentemente non ha guadagno nella nostra catena audio? Il buffer è un circuito che riproduce in uscita lo stesso valore di tensione che riceve in ingresso senza introdurre ritardi. Nasce come adattatore di impedenza: il guadagno è 1:1 ma la sua impedenza di uscita è molto bassa; nel nostro caso siamo a circa 125 ohm. La sua elevata resistenza di ingresso fa sì che il circuito assorba poca corrente, mentre la sua bassa resistenza di uscita consente di erogare una elevata corrente e quindi di pilotare anche carichi ostici. L’ottima 6n6P impiegata ci garantisce prestazioni ottime. Il suono che questa stupenda valvola ci restituisce è armonioso, caldo e spaziale senza introdurre distorsioni. Dallo schema si può notare come questo buffer in configurazione cathode follower non adotti la classica resistenza di catodo per la sua polarizzazione. Questo perché quest’ultima dovrebbe essere molto robusta con conseguente dispersione di calore; la modalità adottata permette alla valvola di lavorare sempre in zona lineare senza essere influenzata da derive termiche che un normale resistore produrrebbe rendendo meno stabile il tutto.

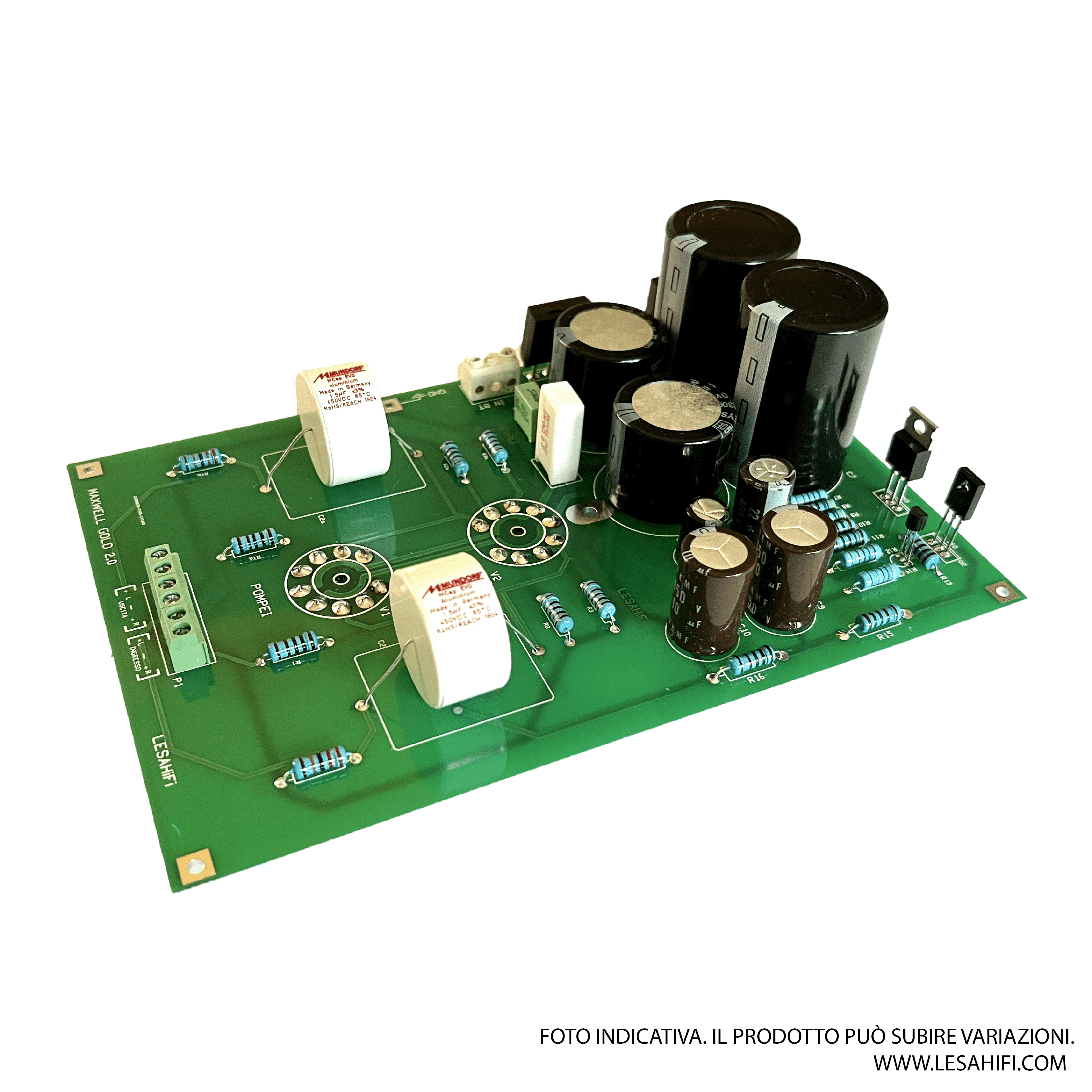

In questa nuova versione GOLD 2.0, è stata aggiunta la sezione alimentazione on-board ben curata e filtrata portando a zero qualsiasi residuo di alternata. La componentistica utilizzata è di precisione e matchata in modo da ottenere il massimo risultato.

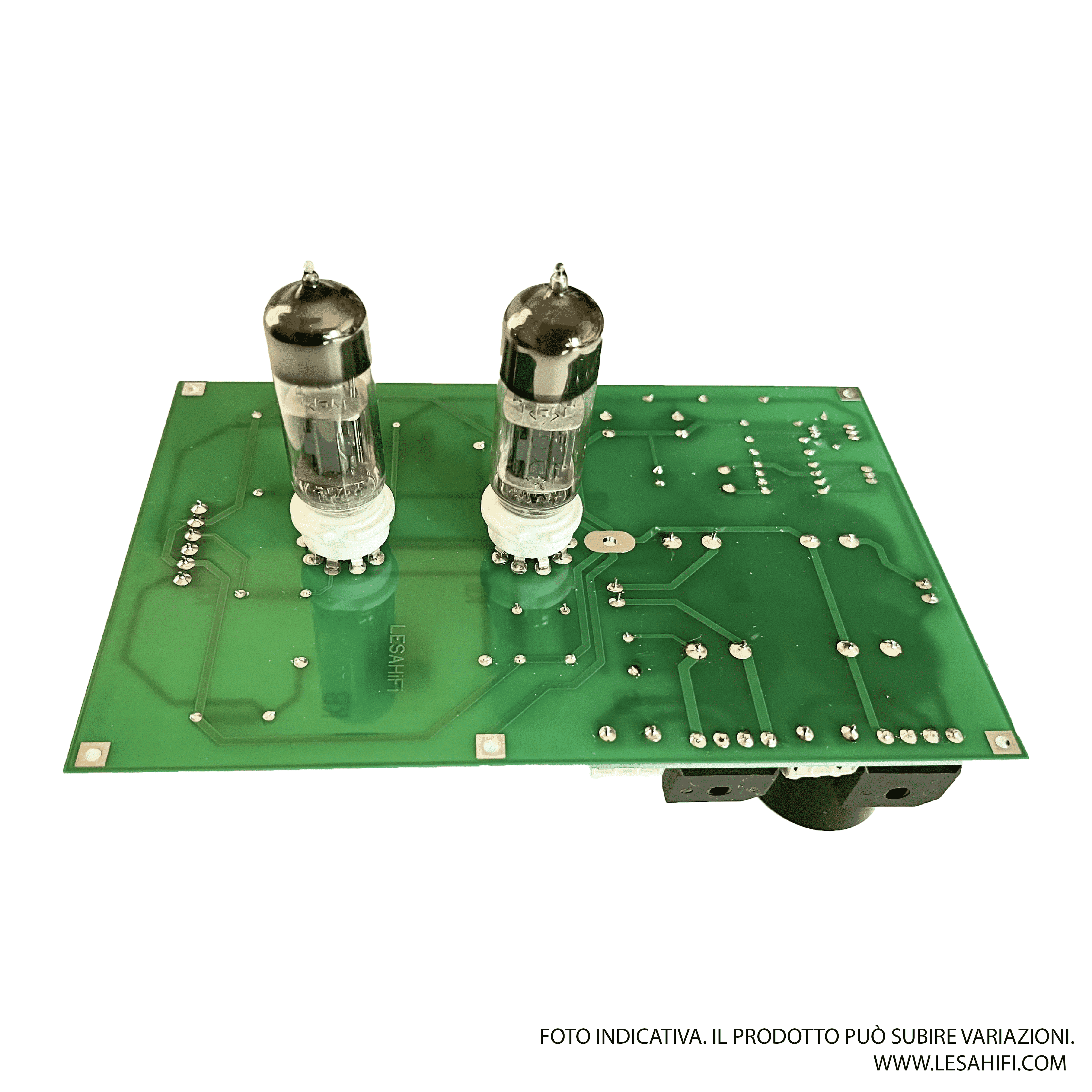

* Valvole: 6n6P.
** Componentistica da aggiungere al modulo: trasformatore di alimentazione, potenziometro e connettori RCA.
