Pre "TUBE MINIMALIST PRO MAX" con Arduino

Autore

Tommaso Cantalice

Commento

L'autore della realizzazione scrive:

• "Pre Minimalist Pro Max insieme ad un altro pre che utilizza due PCL82 racchiusi in un solo contenitore; l'ingresso tramite relè viene inviato ai due pre mentre le uscite vengono selezionate da Arduino.

  Foto

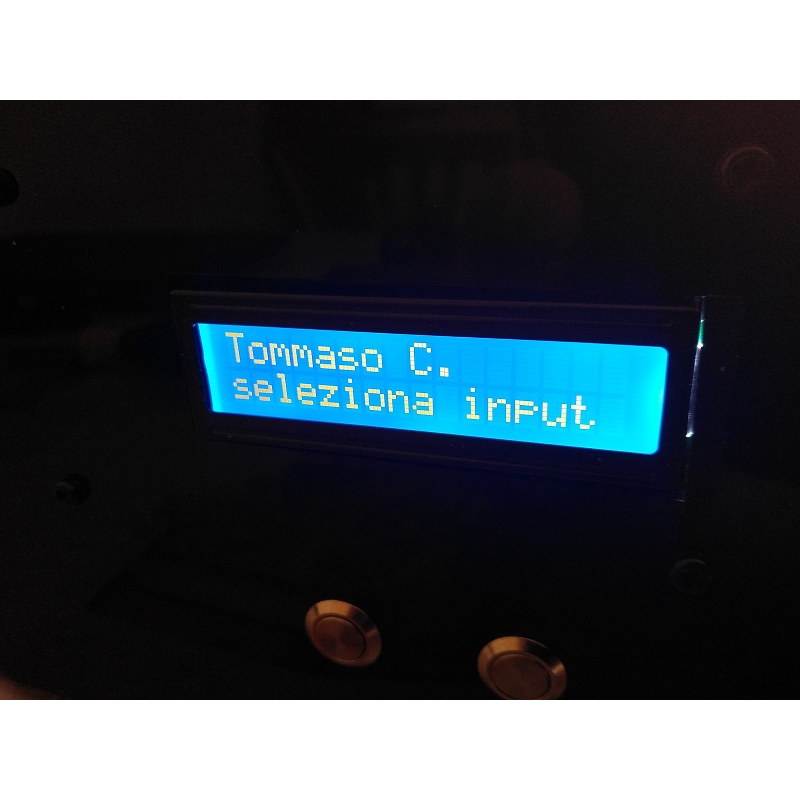

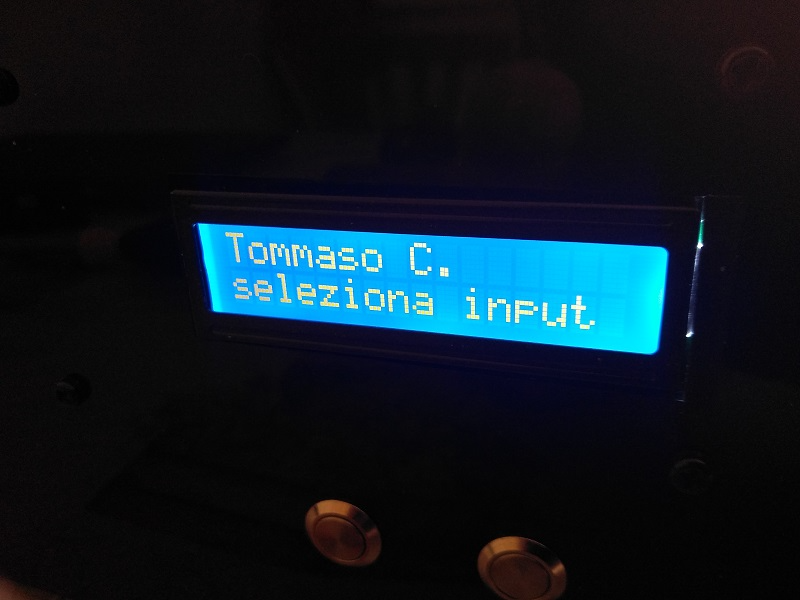

  2 -> sul display arduino il benvenuto all'accensione

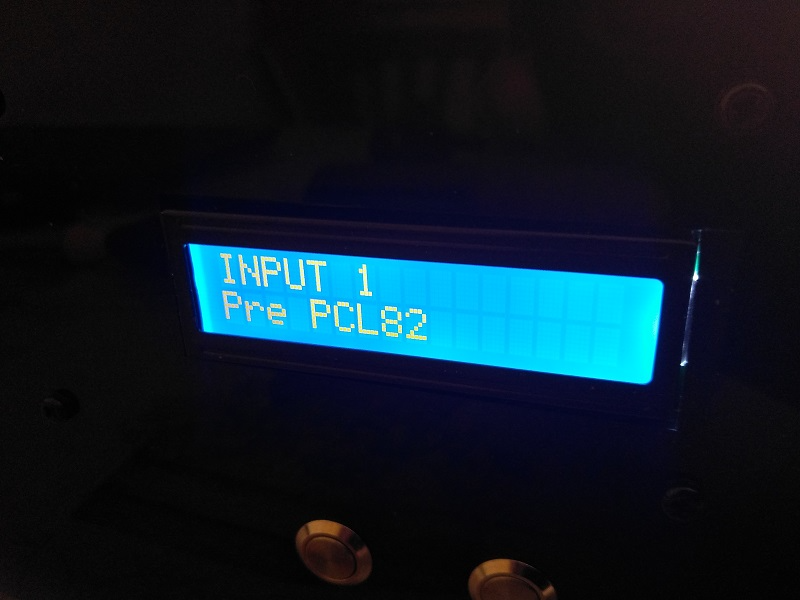

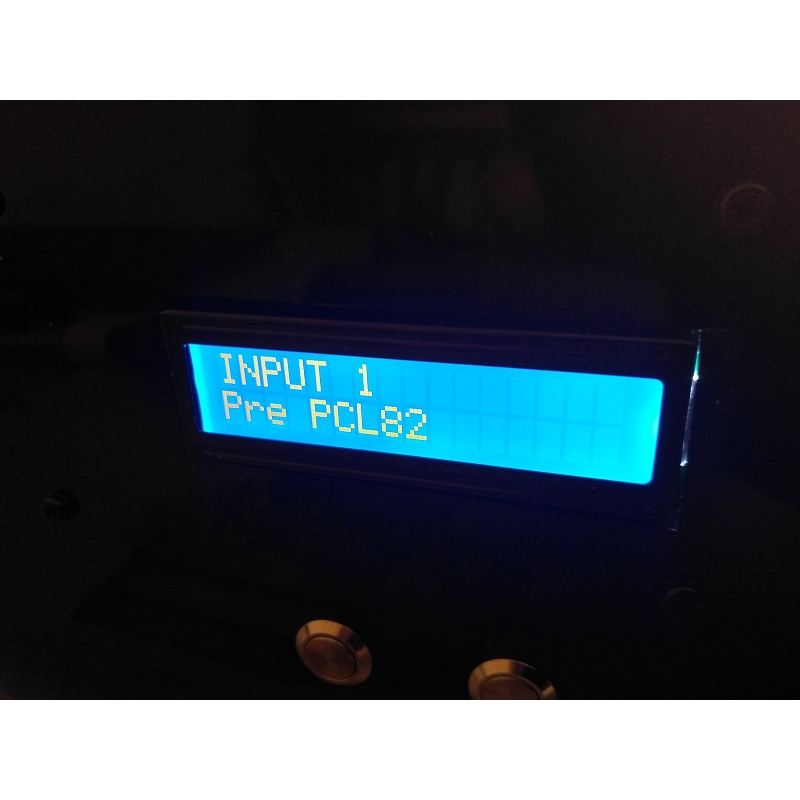

  3 -> descrizione dell'Input selezionato

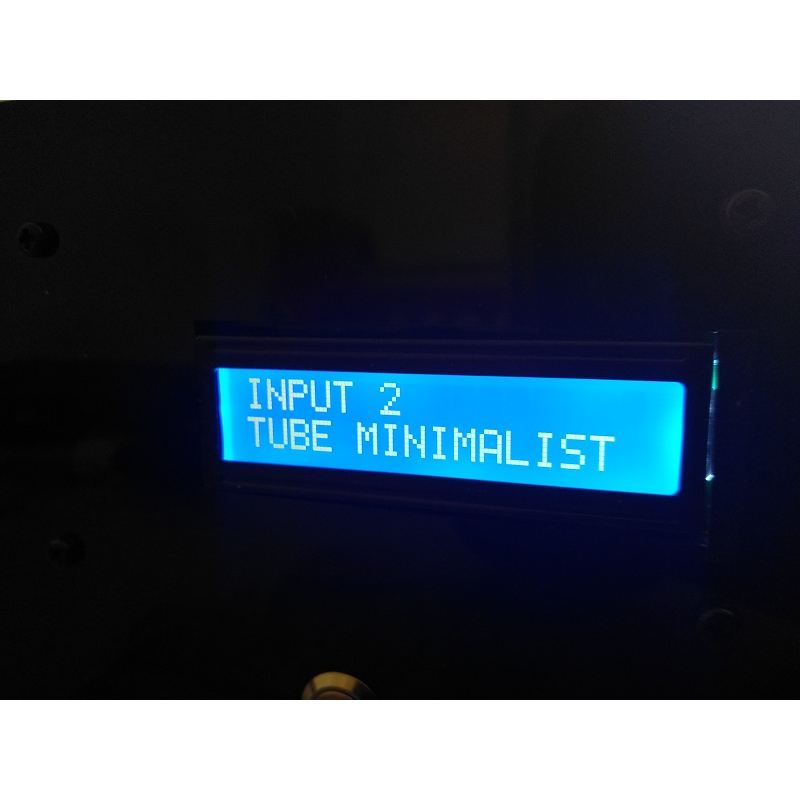

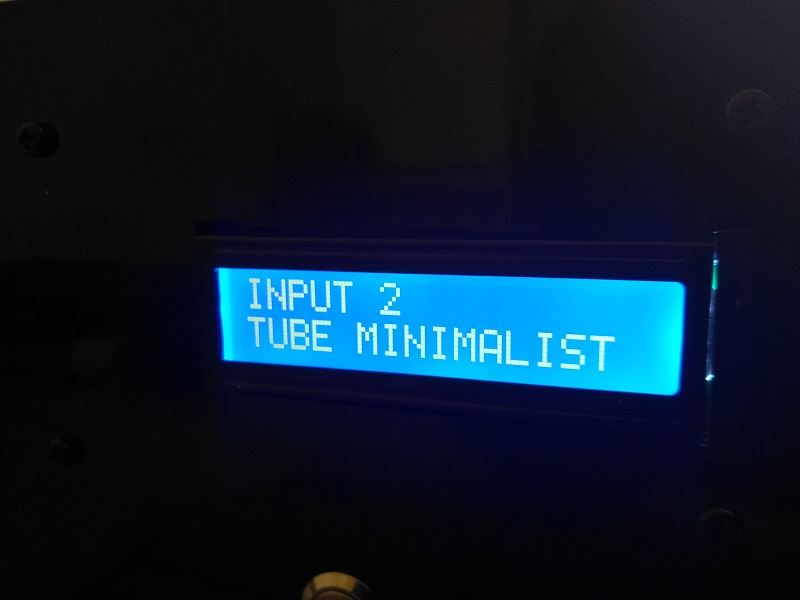

  4 -> descrizione del secondo Input selezionato

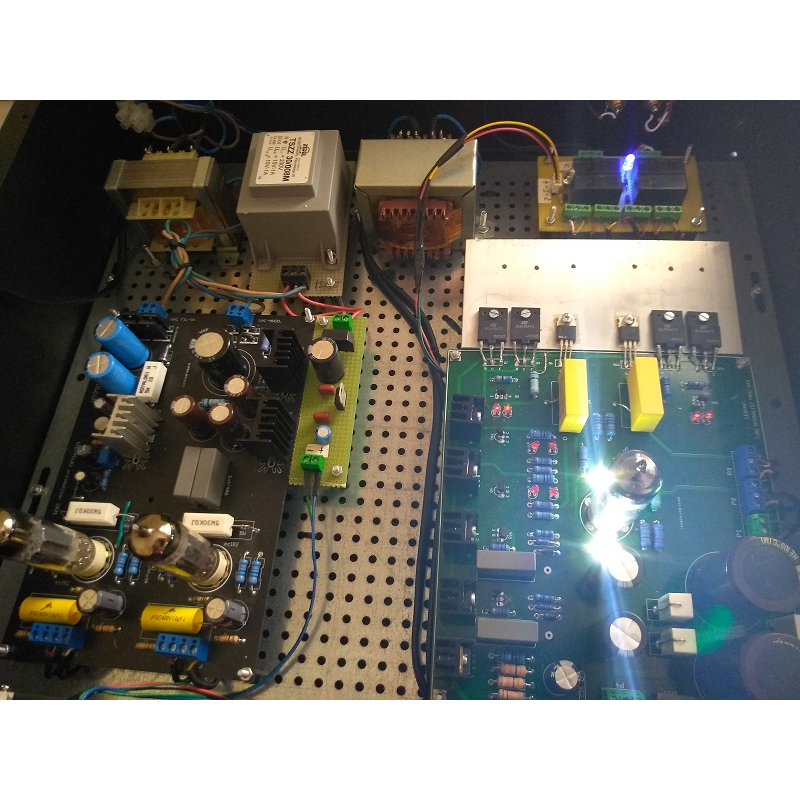

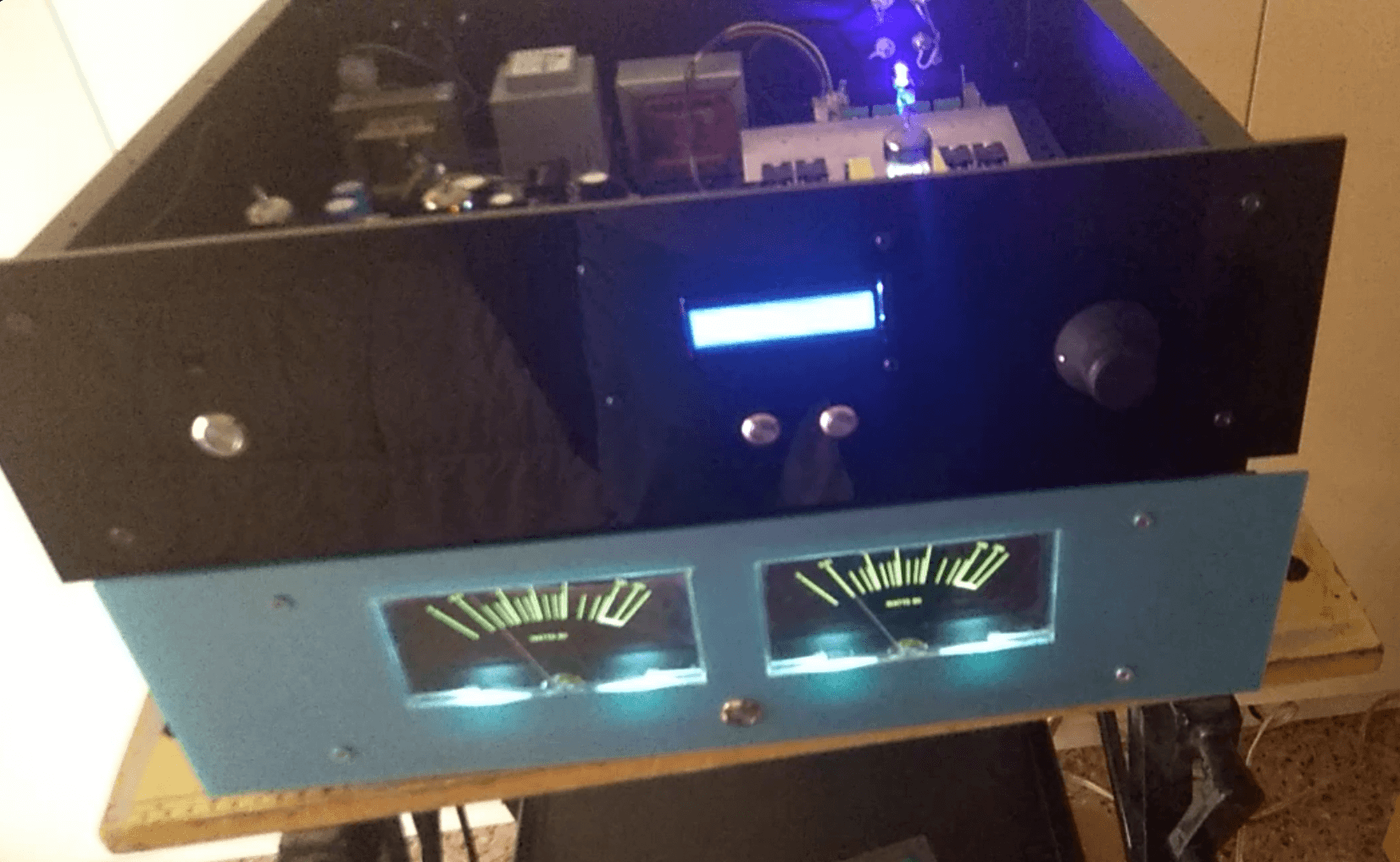

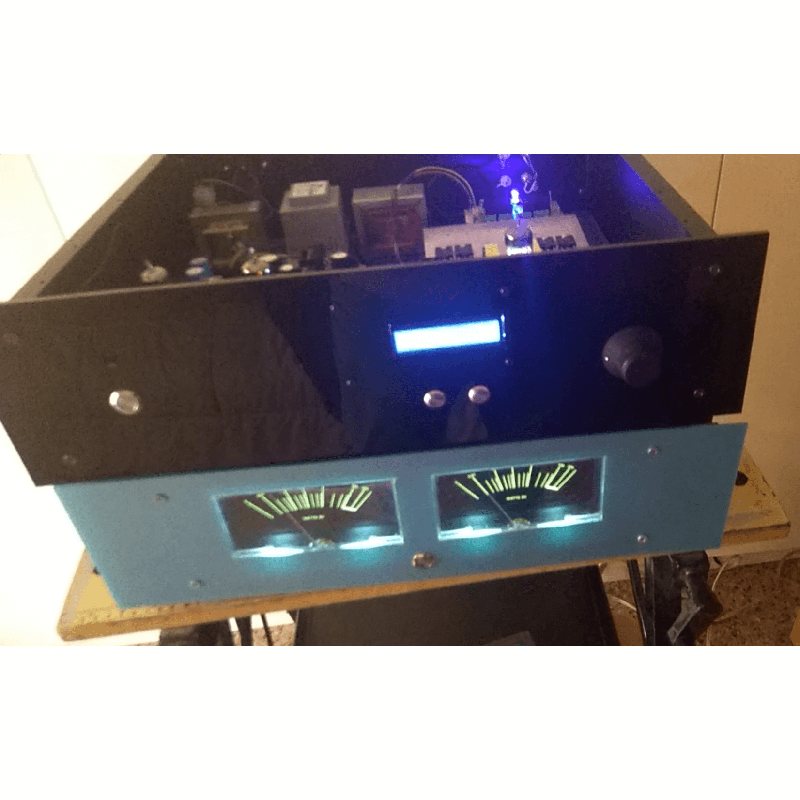

  5 -> vista insieme dei due preamplificatori

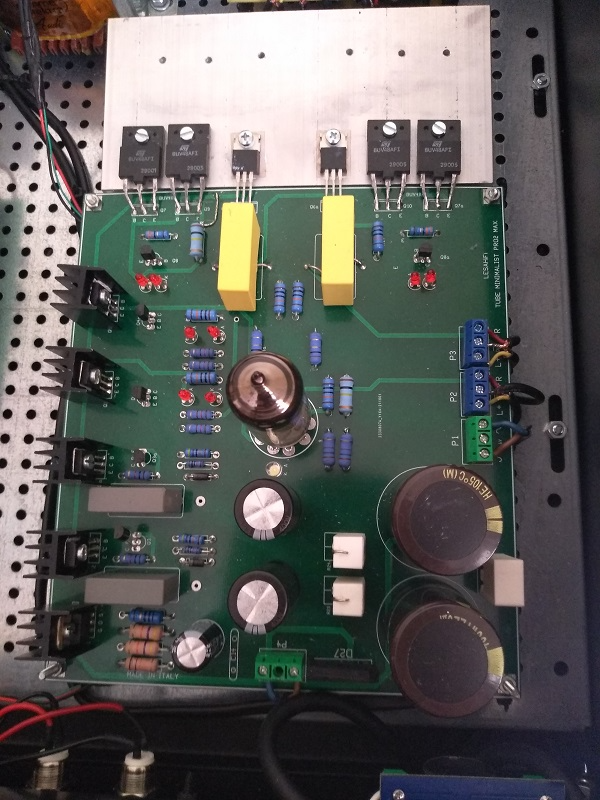

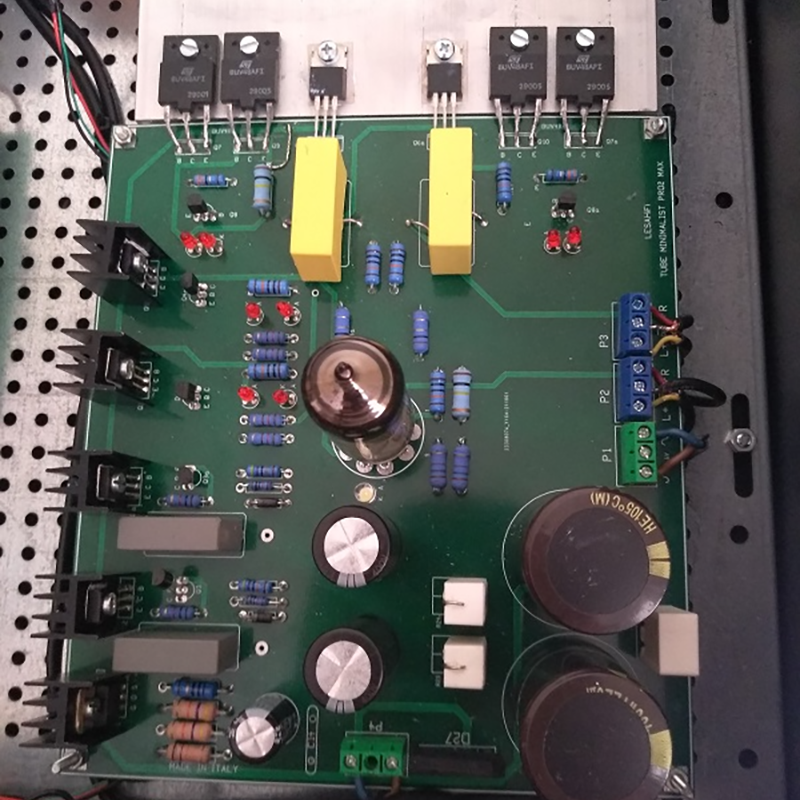

  6 -> particolare Minimalist

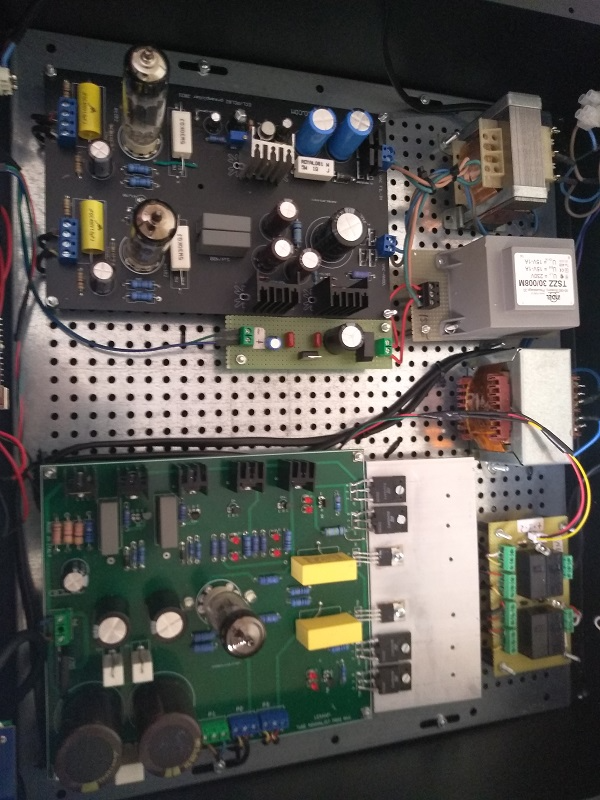

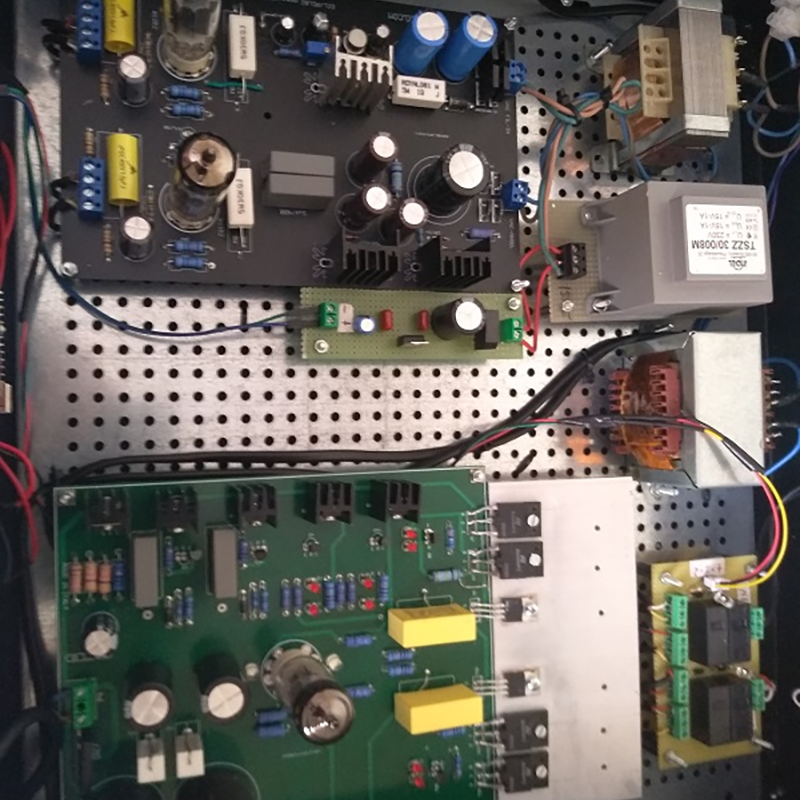

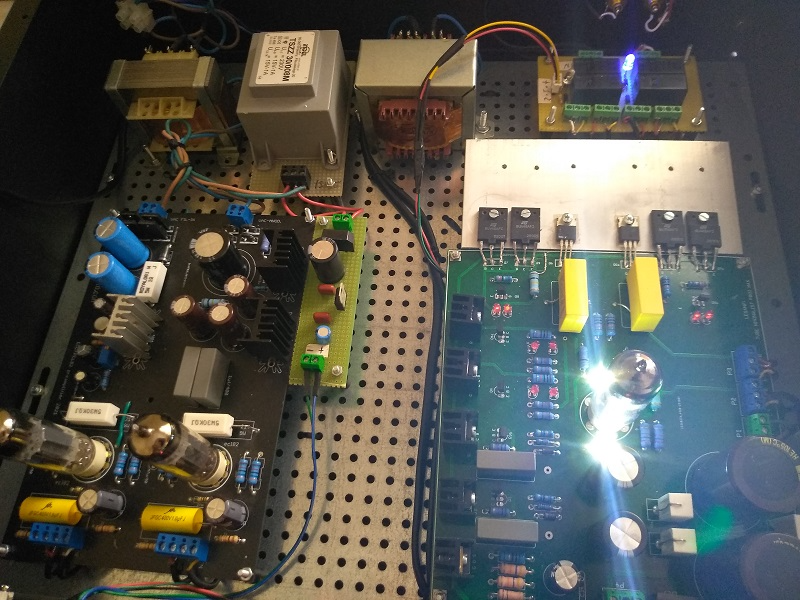

  7 -> altra vista interna

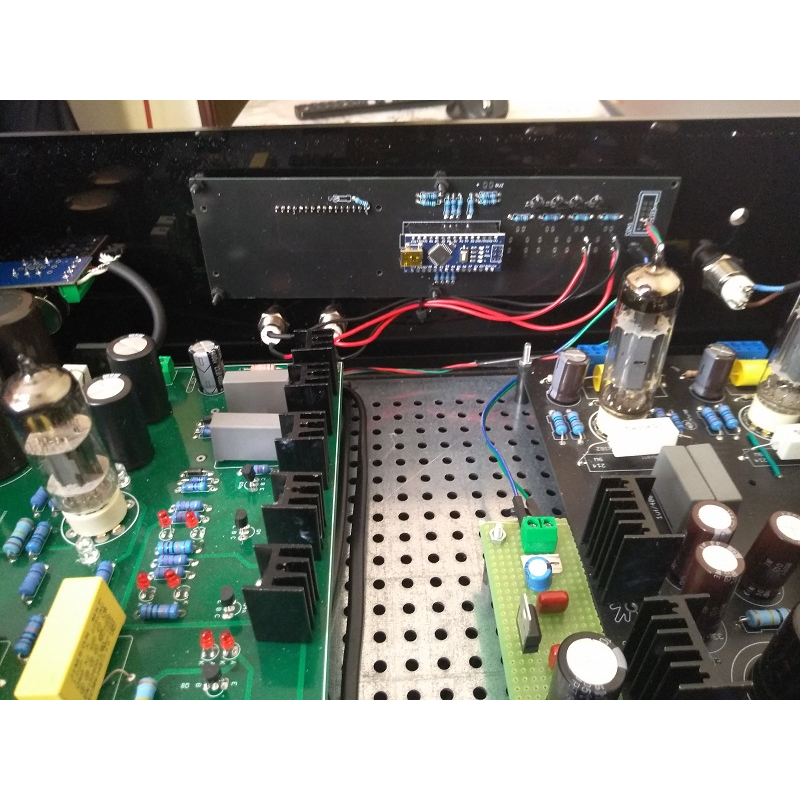

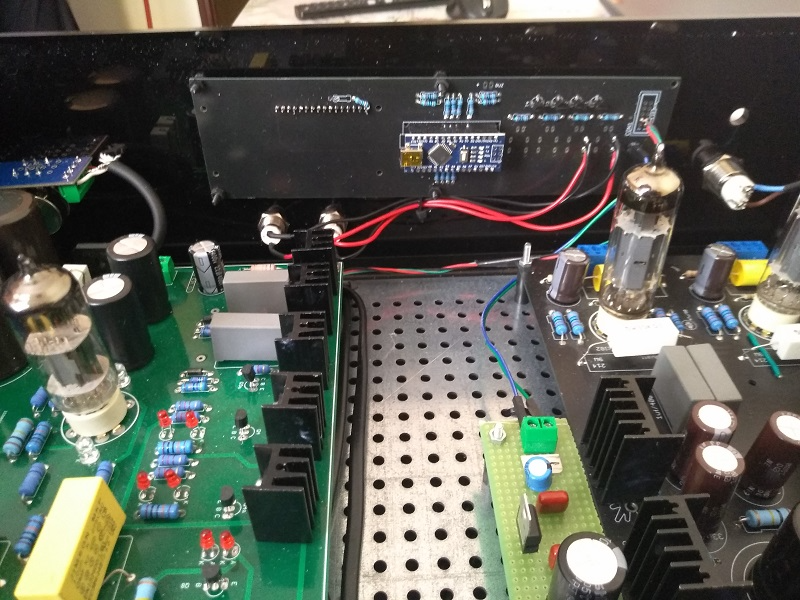

  8 -> particolare scheda Arduino

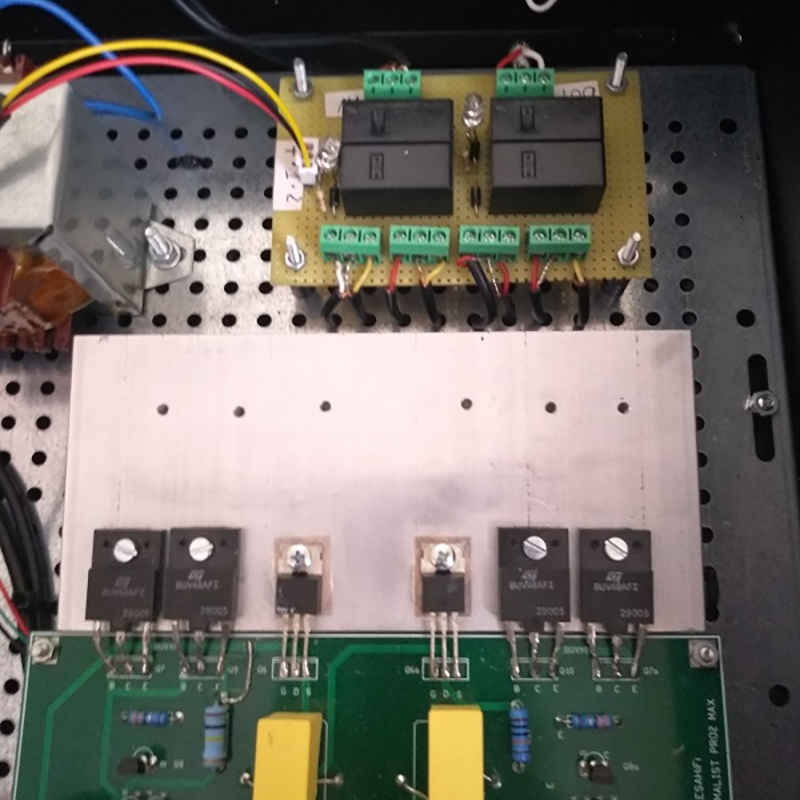

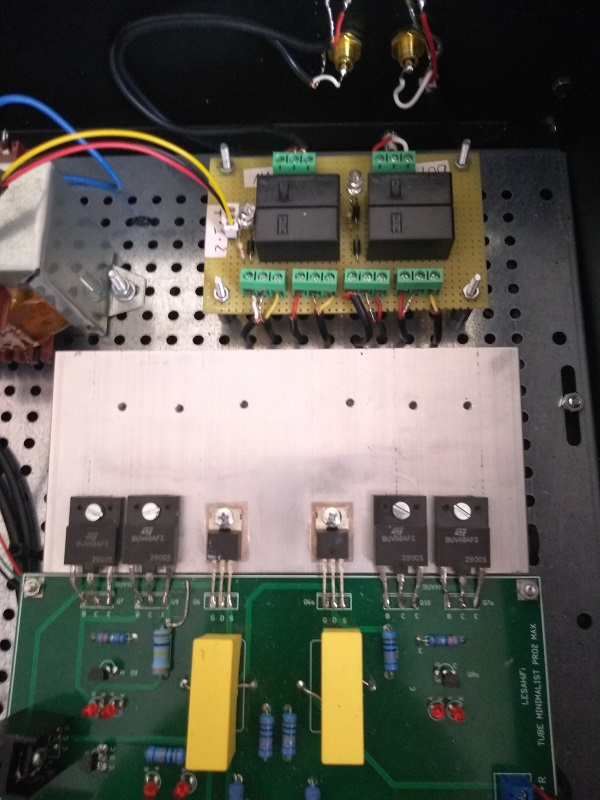

  9 -> particolare scheda relè

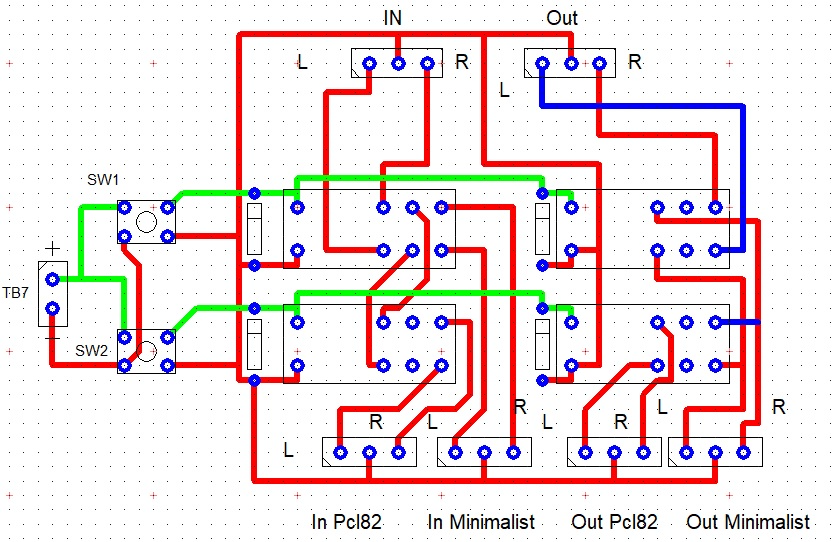

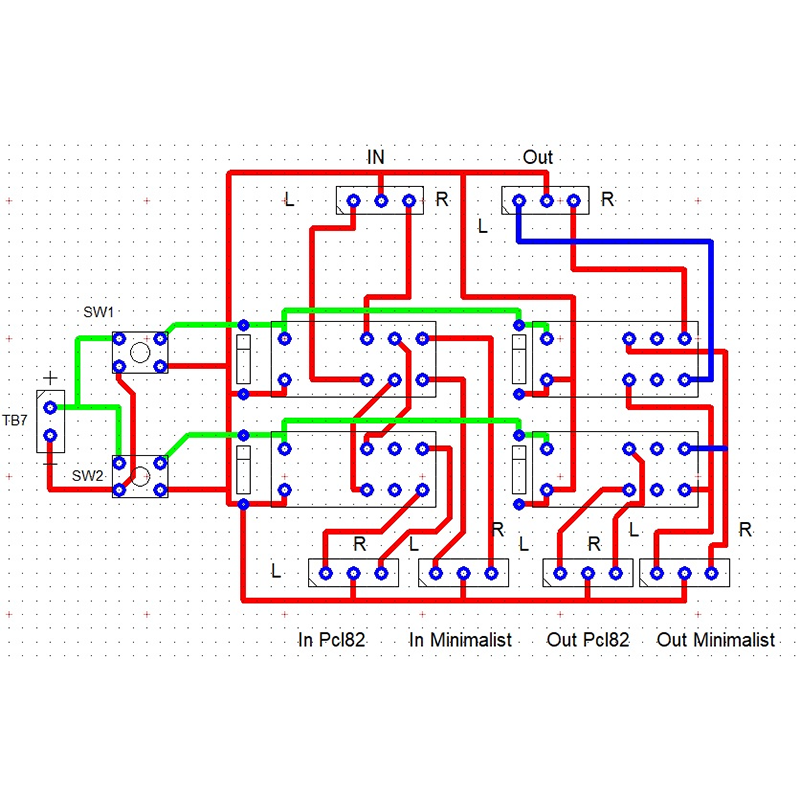

  10 -> Cablaggio_scheda_relè

  I quattro relè funzionano in coppia ossia due relè portano il segnale in ingresso a uno dei due preamplificatori gli altri due commutano le uscite dei due preamplificatori verso l'unica uscita per l'amplificatore. Inoltre è presente una piccola schedina che alimenta i relè e la scheda Arduino a 12Volt. Faccio notare il pannello frontale realizzato in plexiglas nero da 4mm forato con laser da ditta locale.

  La prova audio ha evidenziato l'ottimo progetto del Minimalist il cui suono mi ha sorpreso molto, anche se conoscevo le sue peculiarità sin dalla prima versione con la sola valvola per poi essere incrementata dalle varie modifiche fino all'attuale. La commutazione con il pre PCL82 evidenzia una piccola differenza nel guadagno a favore del PCL82 ma trascurabile.
  In allegato il video del prodotto in funzione.
  Tommaso Cantalice"
